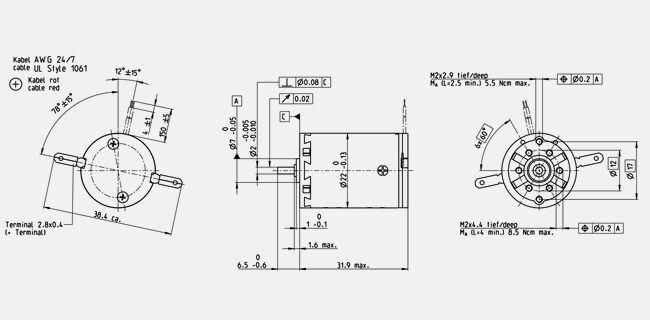

技术插图
| 额定电压值 | |
| 额定电压 | 15 V |
| 空载转速 | 10100 rpm |
| 空载电流 | 36 mA |
| 额定转速 | 6890 rpm |
| 额定转矩（最大连续转矩） | 6.93 mNm |
| 额定电流（最大连续负载电流） | 0.534 A |
| 堵转转矩 | 22.9 mNm |
| 堵转电流 | 1.65 A |
| 最大效率 | 72 % |
| 特征值 | |
| 相间电阻 | 9.15 Ω |
| 相间电感 | 0.585 mH |
| 转矩常数 | 13.9 mNm/A |
| 转速常数 | 689 rpm/V |
| 转速/转矩斜率 | 452 rpm/mNm |
| 机械时间常数 | 19.9 ms |
| 转子惯量 | 4.2 gcm² |
| 热参数 | |
| 外壳-环境热阻 | 20 K/W |
| 绕组-外壳热阻 | 6 K/W |
| 绕组热时间常数 | 9.94 s |
| 电机热时间常数 | 314 s |
| 环境温度 | -30...+85 °C |
| 绕组最高允许温度 | +125 °C |
| 机械参数 | |
| 轴承类型 | 烧结轴承 |
| 最大允许转速 | 9800 rpm |
| 轴向间隙 | 0.05 - 0.15 mm |
| 径向间隙 | 0.012 mm |
| 最大轴向载荷（动态） | 1 N |
| 最大轴向压配合力（静态） | 80 N |
| （静态，支撑轴） | 0 N |
| 最大径向载荷 | 2.8 N, 5 mm（距离法兰） |
| 其它参数 | |
| 极对数 | 1 |
| 换向片数量 | 9 |
| 高温高压灭菌次数 | 0 |
| 产品 | |
| 重量 | 54 g |
